新品攻略—小功率、小体积、高效率！LED驱动模块RSC6218A

瑞森半导体（REASUNOS）推出应用在5W-18W LED电源上的LED驱动模块RSC6218A。

LED驱动模块RSC6218A是一款LLC 谐振拓扑功率模块，带有半桥驱动的控制电路和功率转化器件，适用于 LED 恒流控制线路，电路工作频率可达200KHz。采用绝缘体上硅SOI及BCD工艺，输入电压范围高达600V以上；内部集成：欠压检测模块、整流器模块、误差放大器、压控振荡器、逻辑处理模块、电平移位模块、高边驱动模块、低边驱动模块、功率转化模块等；通过优化芯片内部设计实现LLC谐振半桥控制与功率器件集成，数控原边反馈，无噪音，效率高；控制芯片具备自适应的调节技术，大幅提升抗干扰能力，有效增强可靠性；将多颗平面高压MOS进行合封，提升产品内部功率器件的开启与关闭性能，避免干扰发生；采用独特的宽体WSOP-16封装，确保散热，助力产品小型化趋势。

市场对光源与电源的体积需求向着小型化、高频化、高效化的趋势发展，光源材料技术革新提升了灯具光效，LED驱动电源的转换效率也随之提升，从而进一步将产品的功率数需求降低。原LED照明灯具光效在70-95 lm/W，现LED照明灯具光效可实现120-150 lm/W，甚至达200 lm/W以上。在这个趋势之下，原需36W功率的LED驱动电源，现24W功率的LED灯具即可达到相同的光照强度；同样18W的LED灯具也可达到24W功率的光照强度。瑞森半导体应市场需求，所开发的RSC6218A型号适用于18W以内的LED电源方案，在低功率产品上实现小体积、高效率、高照度等特性指标，光照度值可媲美普通24W电源甚至更高。

RSC6218A 型号应用于LED电源方案，优势明显！

遥遥领先的转换效率（＞90%）

市场18W内的LED电源方案通常采用反激+频闪方案，效率值在72-78%之间，使用RSC6218A型号的LED电源方案效率值可达90%以上，效率提升10%以上，极大提升整灯的光效和整灯的寿命。

助力产品小型化（缩小PCB面积10-25%）

独特的宽体WSOP-16封装，兼顾功率与散热，实现产品小型化。

高PF>0.96

通过优化产品内部设计，实现优于0.96的功率因数，实现更高的效能，减少电源损耗，降低能源消耗。

低THD<10%

优化线路方案，实现优秀的THD效果。

精简元器件数量(节省成本、降低故障率)

能实现市场同性能指标，同时简化方案，精简方案器件数量，可减少器件10-20%。

契合新国标

特性契合我国双碳政策，节能减排作用明显，契合新国标GB17625.1-2022和欧盟新版ERP认证EU2019/2020双重法规实施，更有助于为青少年提供健康的学习光源。

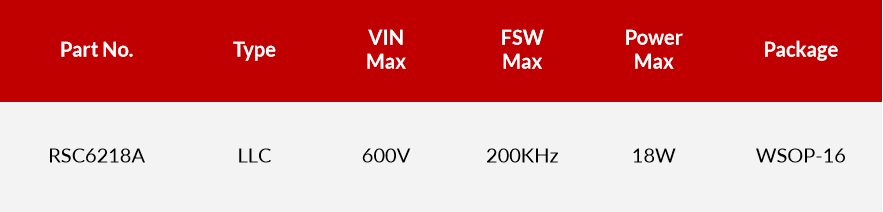

产品阵容：

• 无频闪恒流调节

• 集成半桥驱动的LLC拓扑

• 自动死区时间控制

• 集成2mA高压启动电路

• 极低输出电流纹波<2%

• 输出功率达20W

• 短路保护

• 开路保护

• 过温保护

• WSOP16封装

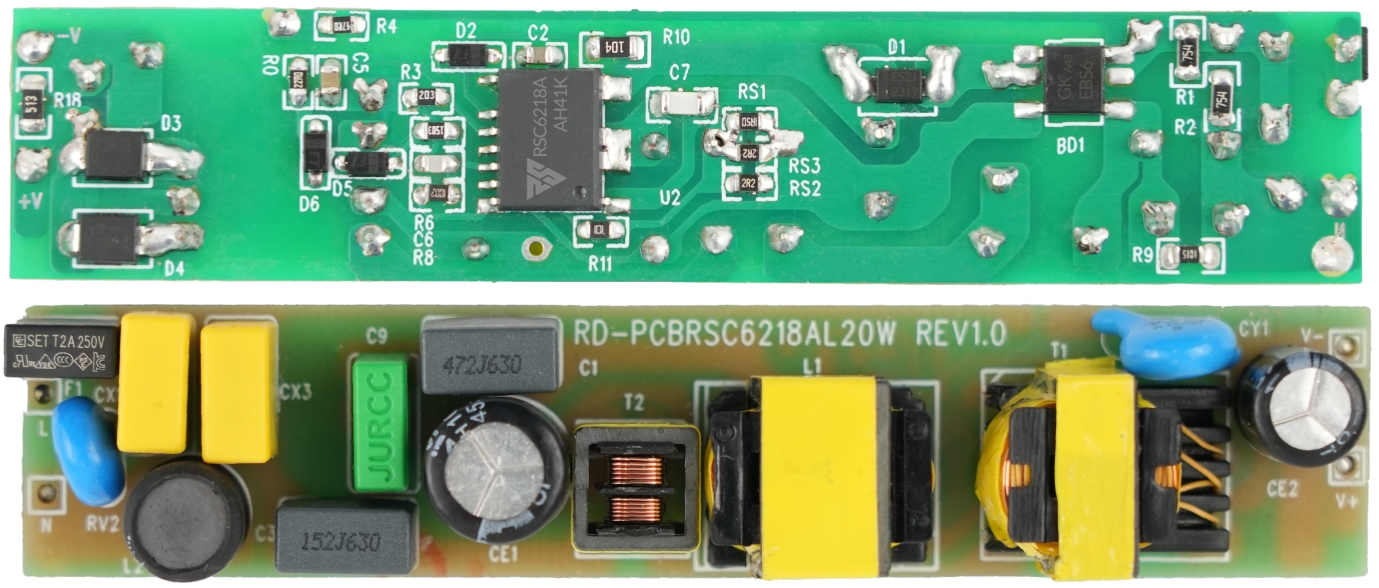

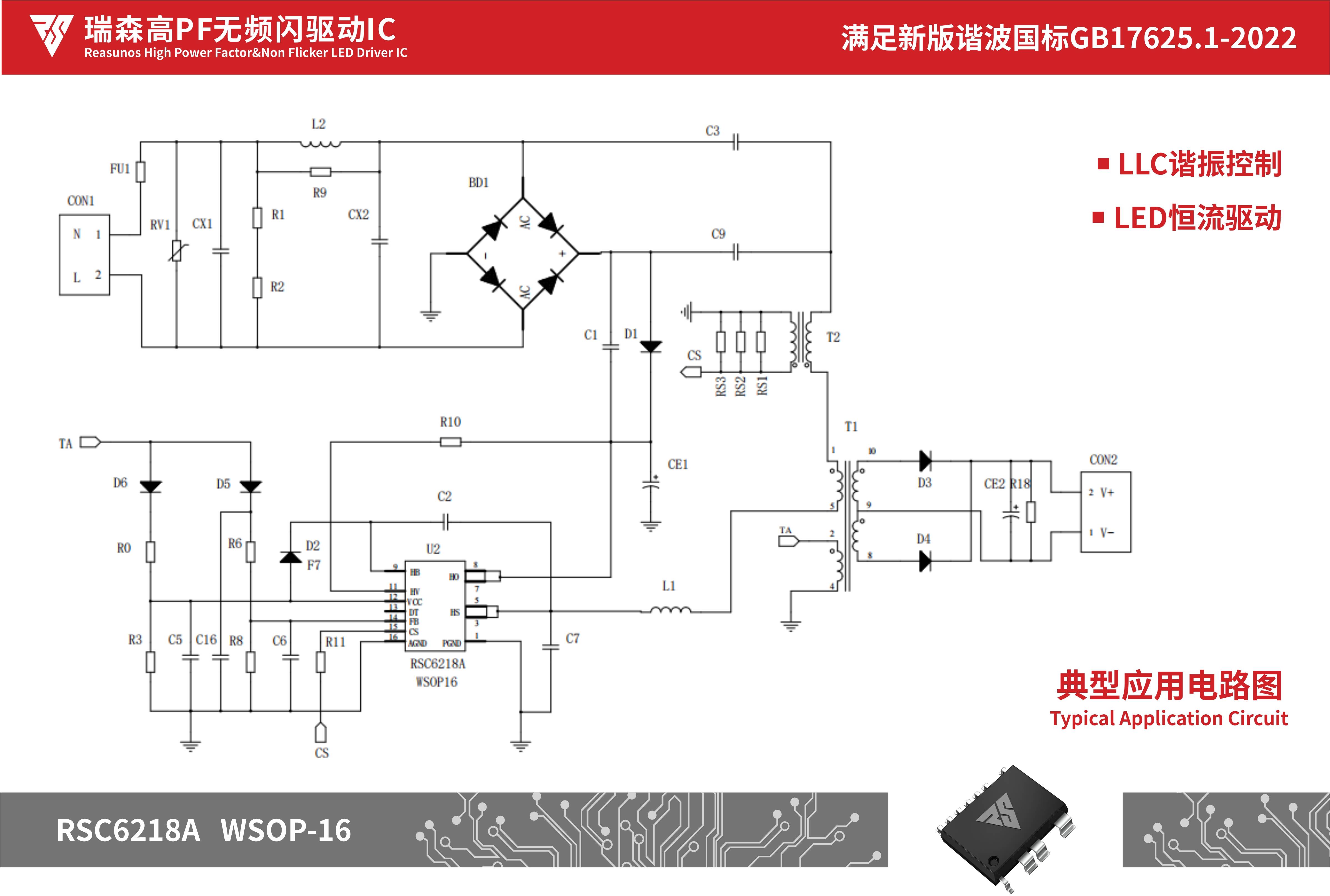

电路应用领域：

产品应用领域：

• 护眼类灯具

教室灯、办公灯、阅览室灯等；

• 家居类灯具

客厅灯、卧室灯、走廊灯等；

• 轨道类灯具

地铁照明、高铁照明、隧道照明等；

• 商照类灯具

筒灯、射灯、投射灯、防爆灯等。
