DC/DC1A30V高效同步降压转换器H4010
发布时间：2024-4-7 09:58
发布者：HHZHOUQIN
|

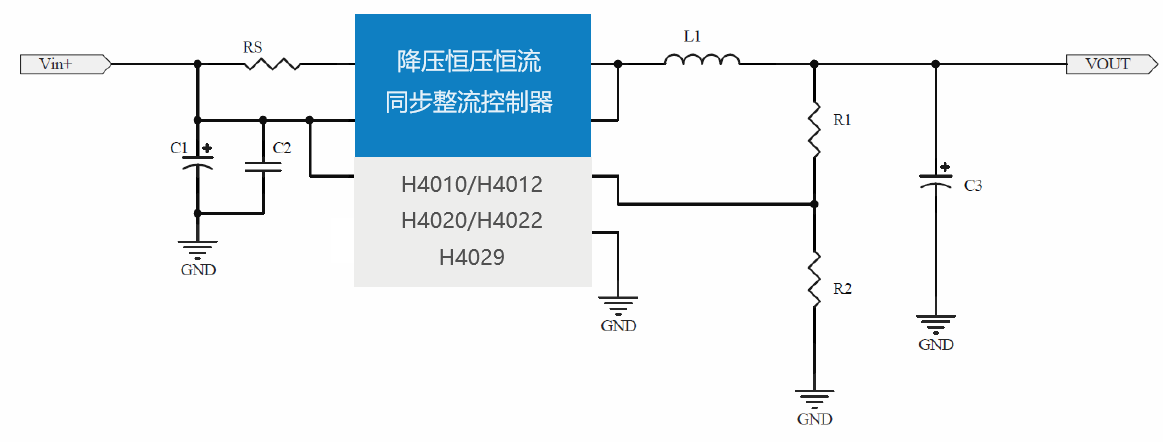

DC/DC 1A30V高效同步降压转换器是一种高频、同步、整流、降压、开关模式转换器，内置功率MOSFET。它可以在宽输入电源范围内实现1.5A峰值输出电流，并具有出色的负载和线路调节性能。此外，该转换器需要最少数量的现成外部元件，并采用节省空间的SOT23-6封装。其特点包括宽4V至30V工作输入范围、1.2A连续输出电流、固定1.4MHz开关频率、无需肖特基二极管、使用打嗝模式进行短暂保护、内置过流限制、内置过压保护、内部软启动、输出可在0.8V范围内调节、综合内部补偿、热关机等。该转换器适用于闭路电视摄像机、平板电视和显示器、充电器、分布式电源系统等应用。 DC/DC1A30V高效同步降压转换器H4010 产品描述 H4010是一种内置30V耐压MOS，并且能够实现精确恒压以及恒流的同步降压型 DC-DC 转换器； 支持 1A 持续输出电流输出电压可调，最大可支持 100%占空比；通过调节 FB 端口的分压电阻，可以输出 2.5V到 22V 的稳定电压 。H4010 具有优秀的恒压/恒流(CC/CV)特性。H4010 采用高端电流模式的环路控制原理，实现了快速的动态响应。 H4010 工作开 关频率为 170kHz，具有良好的 EMI 特性。H4010采用ESOP-8 封装，芯片底部设计有功率散热焊盘与SW管脚连接，可以有效的帮助芯片散热。 产品特征 l 内置30V MOS l 输入范围5V-24V l 内置120mΩ High-side PMOS l 内置80mΩ Low-side NMOS l 可支持1A持续输出电流 l 可支持100%占空比 l 输出电压电流可设（2.5V-22V） l 恒流精度 ±8% l 恒压精度 ±3% l 170KHz固定开关频率 l 短路保护(SCP)，过热保护（OTP），欠压 保护（UVLO） l 高端电流检测输入端采样 l 输入端采样相对输出端采样，重载时电流 检测电阻功耗更低，整体效率更高； 典型应用 l 汽车充电器 l 照明灯 l 便携式设备供电电源 l 电池充电器 应用电路原理图
|
