应用在LCD显示器电源插头里的氮化镓（GaN)MTC-65W1C
发布时间：2024-1-11 09:26
发布者：liao775a
|

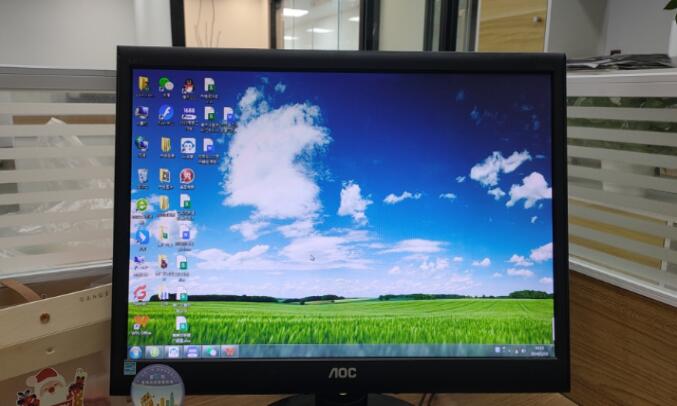

LCD（Liquid Crystal Display）显示器是利用液晶显示技术来进行图像表现的显示装置，从液晶显示器的结构来看，无论是笔记本电脑还是桌面系统，采用的LCD显示屏都是由不同部分组成的分层结构。LCD显示器按照控制方式不同可分为被动矩阵式LCD及主动矩阵式LCD两种。
LCD显示器是一种数字显示器,它基于液晶技术。液晶是一种类似于晶体的物质,它能够通过电场控制其光强度和颜色。LCD显示器由许多像素组成,每个像素都由液晶单元控制。当电场被施加到液晶单元上时,液晶会发生扭曲,这会使光线经过液晶时旋转。如果液晶单元中的两个极板是平行的,则光线不会旋转。如果它们是垂直的,则光线会被旋转90度。因此,通过控制电场,可以使液晶单元的状态更改,从而控制光强度和颜色。 LCD显示器使用背光源来照亮像素。 LCD由两块玻璃板构成，厚约1mm,其间由包含有液晶材料的5μm均匀间隔隔开。因为液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成的可以发射光线，其作用主要是提供均匀的背景光源。 背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小的光阀。在液晶材料周边是控制电路部分和驱动电路部分。当LCD中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。

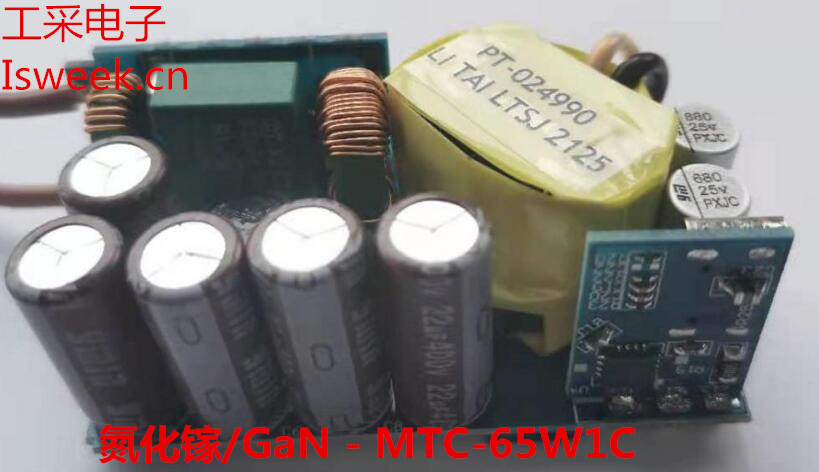

GaN/氮化镓 - MTC-65W1C，本电源模组是65W单一C介面，其输出电压由协议IC可以控制5V/3A, 9V/3A, 15V/3A, 20V/3.25A等电压输出，使用QR/DCM反驰式电路架构于输出20V重载时可达93%效率及功率密度可达1.5W/cm3，本系统采用同系列控制单晶片：QR一次侧控制IC驱动MTC D-mode GaN FET(MGZ31N65-650V)、二次侧同步整流控制IC及PD3.0协议IC)可达到较佳匹配。 GaN/氮化镓 - MTC-65W1C优势： 返驰式穀底侦测減少开关损失 轻载Burst Mode增加效率 较佳效能可达93% 空载损耗低于50mW 控制IC可支持頻率高达160 kHz 系統頻率有Jitter降低EMI干扰 控制IC可直接驱动GaN 进阶保护功能如下： (1) VDD过电压及欠电压保护 (2) 导通时较大峰值电流保护 (3) 输出过电压保护 (4) 输出短路保护 可输出65W功率 GaN/氮化镓作为第三代半导体材料经常被用在PD快充里面；氮化镓（GaN）拥有极高的稳定性，将GaN用于充电器的整流管后，能降低开关损耗和驱动损耗，提升开关频率，附带地降低废热的产生，进而减小元器件的体积同时能提高效率。 台湾美禄在GaN/氮化镓领域颇有建树，技术以及产品方面已经很完善，如果想了解更多GaN/氮化镓的技术资料，欢迎致电联系：133 9280 5792(微信同号)
|
