SL6015B 60V耐压/1.5A 3-4节锂电池供电LED工作灯驱动IC
[复制链接]
小郑
小郑
当前离线
积分
5421
发表于 2023-6-7 17:39:55
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
DCDC
,
降压恒流
,
LED驱动芯片
,
调光IC
SL6015B
60V/1.5A高调光比
LED
驱动器
概述
SL6015B 是一款工作在
电感
连续模式下的降压型LED恒流驱动器,用于高效地驱动一颗或者
多颗串联LED。芯片的输入
电压
范围为5V-60V,输出
电流
外部可调,最大可达1.5A。
SL6015B 内部集成功率管,采用高端电流检测方式。并可以通过DIM引脚接收模拟调光和
PWM
信号。当DIM脚电压低于0.3V时,芯片内部功率管关断,SL6015B 进入低功耗待机模式。
SL6015B 内部集成了温度保护
电路
,当芯片达到温度保护点进入温度保护模式,输出电流
逐渐下降以提高系统可靠性。
SL6015B 采用SOT89-5封装。
特点
最大输出电流:1.5A
电流精度:±3%
宽输入电压:5V-60V
高效率:96%
支持PWM/模拟调光
智能过温保护
最高工作频率:1MHz
支持高辉调光,65536:1调光比
应用
LED 备用灯,信号灯
低压LED 射灯代替卤素灯
LED汽车照明,LED摩托车照明
LED台灯,LED舞台灯

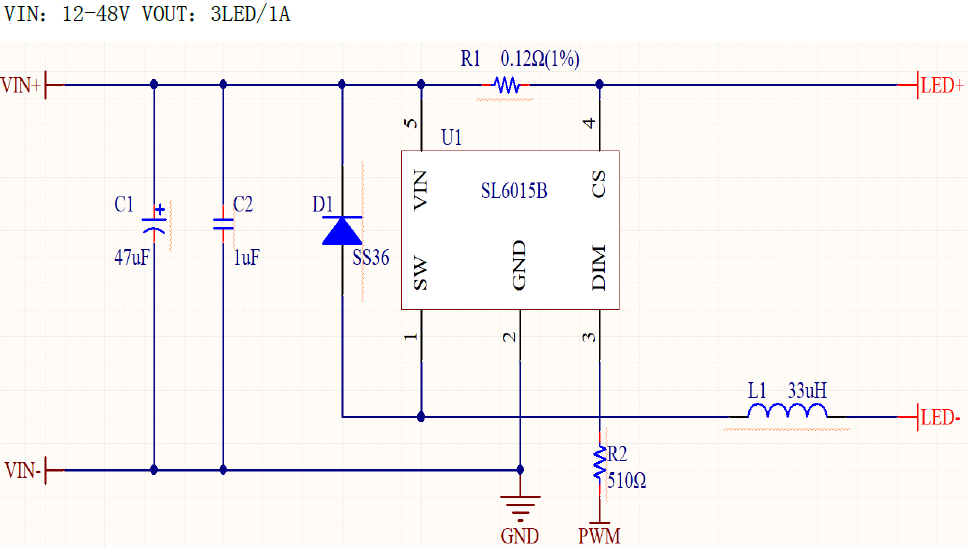

电路图
