Xilinx FPGA入门连载60:FPGA 片内ROM FIFO RAM联合实例之功能仿真

发布时间:2016-3-18 08:54    发布者:rousong1989
Xilinx FPGA入门连载60FPGA 片内ROM FIFO RAM联合实例之功能仿真
特权同学,版权所有
配套例程和更多资料下载链接:
1 Xilinx库设置
         打开文件夹sp6ex21下的ISE工程。
如图所示,切换到“Design à Simulation”界面。鼠标选中“vtf_sp6.v”文件。
         此时,在“Processer:vtf_sp6”下,选择“SimulateBehavioral Model”,然后点击鼠标右键,弹出菜单中选择“ProcessProperties…”。
         如图所示,确认设置好在安装Modelsim过程中编译好的ISELibrary路径。设定完成后点击“OK”回到ISE主界面。
2 功能仿真
         如图所示,双击“Simulate Behavioral Model”开始仿真。
         接着,Modelsim中我们可以查看读写ROM、FIFO和RAM的波形。

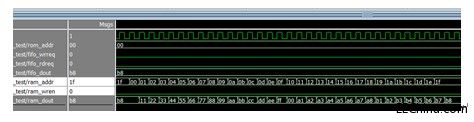

         所有的读写波形:

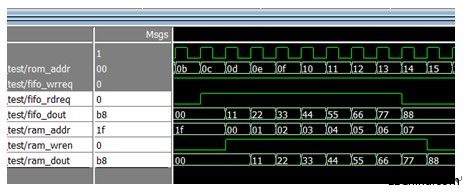

         ROM读数据波形:

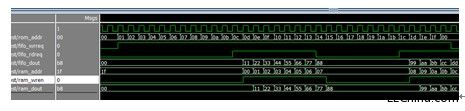

         FIFO第一次读波形:

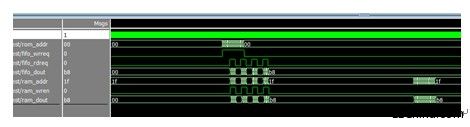

         FIFO第二次读波形:
         FIFO第三次读波形:
         FIFO第四次读波形:
         RAM读波形:
