Molex推出 Nano-Pitch I/O 80 电路互连系统,以最小封装提供超高端口密度及速度

发布时间:2016-3-16 10:27    发布者:eechina
关键词: 电路互连 , 互连系统 , 连接器
Molex 公司推出 Nano-Pitch I/O 80 电路互连系统,在最小的可用封装内具有超高的端口密度(高速差分通道数)和速度(每通道 25 Gbps)。多协议引脚分配的概念可实现与全部现有的 SAS、SATA 和 PCIe 协议的兼容性,并且在超紧凑的体积下增强了信号的完整性。该连接器可理想用于 SAS 和 PCI Express 应用,适用于包括存储到控制器、服务器到服务器、服务器到交换机、交换机到交换机以及移动/企业在内的连接。


Molex 产品经理 Joe Dambach 表示:“通过行业领先的端口密度、多协议应用支持以及增强的信号完整性,Nano-Pitch I/O 80 电路互连系统正在重新定义存储行业领域的 PCIe 和 SAS 解决方案。”

系统的柔性引脚分配概念(持续的接地-信号-信号-接地)针对高速应用进行优化,在所提供的长度内使高速通道数量达到最多。根据行业标准,提供八条通道(80 个电路)。

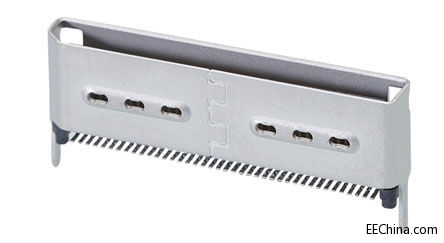

本系统的形状系数极小(5 毫米 × 23 毫米 × 9 毫米),连接器到电缆的插入组件高度仅为 12 毫米,适用于直角电缆出口,从而可通过企业应用来服务于移动设备。交错布置、高度可靠的恒定双排触点配置可实现热插拔(能够在不关闭系统的情况下添加组件)。此外,该连接器为高速跟踪连接提供最优的路径规划,同时降低了对印刷电路板空间占用的需求。

Nano-Pitch I/O 80 电路互连系统的存储系统应用包括数据中心和企业存储系统、存储机架、JBOD、存储控制器、HBA 服务器,以及 RAIDS。连接器的电信/网络应用包括集线器、服务器、交换机和路由器。

有关 Molex 的 Nano-Pitch I/O 互连系统的更多信息,请访问 www.molex.com/link/nanopitchio.html
